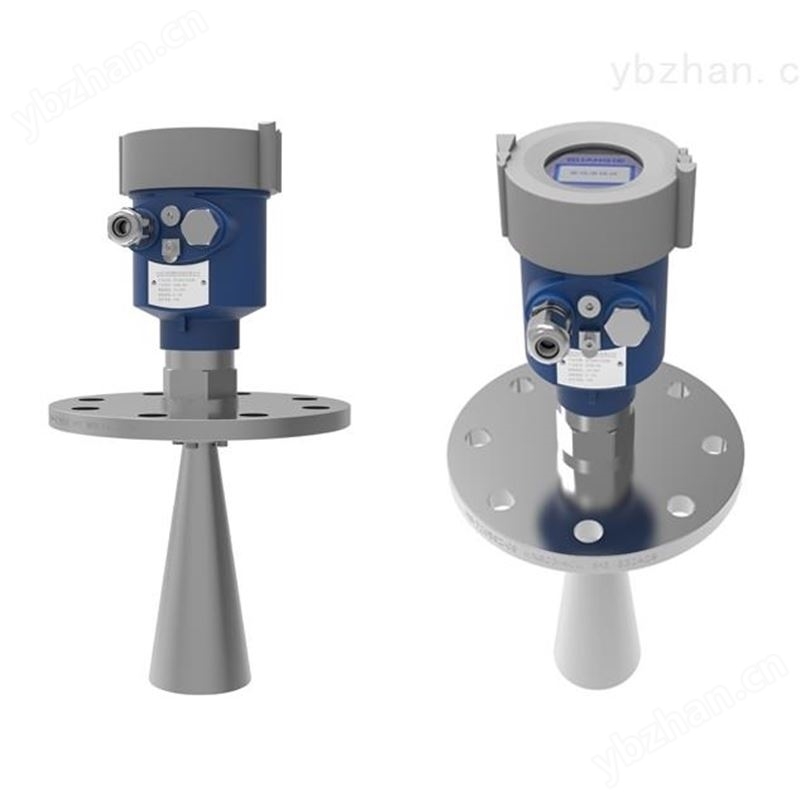

雷达液位计是一种基于微波（雷达）技术进行非接触式液位测量的高精度工业仪表，广泛应用于石油、化工、电力、水处理、食品及制药等行业中的储罐、反应釜、水池等容器的液位监测。其工作原理是利用电磁波在空气中的传播特性：仪表顶部的天线发射高频微波脉冲（通常为6 GHz、26 GHz或80 GHz），微波经被测介质表面反射后由同一天线接收，通过计算发射与接收之间的时间差（即“飞行时间”，Time of Flight,ToF），结合光速即可精确换算出液位高度。
雷达液位计广泛应用于多个工业领域。以下是其核心应用范围及典型场景的详细说明：
一、石油与化工行业
1、储罐液位监测
原油、成品油储罐：测量大型立式或卧式储罐中的原油、汽油、柴油等液位，支持高温、高压环境。
化工原料储罐：监测酸、碱、溶剂等腐蚀性液体的液位，天线材质可选PTFE或哈氏合金以抵抗腐蚀。
球罐/拱顶罐：通过抛物面天线或平面阵列天线实现精准测量，避免介质粘附。
2、反应釜与过程控制
连续反应釜：实时监测反应介质液位，配合温度、压力传感器实现闭环控制，优化反应效率。
间歇式反应釜：在批次生产中精确控制加料量，防止溢出或不足。
3、管道与分离设备
分离器液位：测量油气分离器、水气分离器中的液位，确保分离效果。
管道流量校准：通过液位数据辅助计算管道内介质流量（如油品输送管道）。
二、水处理与环保领域
1、污水处理厂
污水池/调节池：监测污水液位，控制泵站启停，防止溢流或干运行。
沉淀池/曝气池：测量泥浆或活性污泥液位，优化沉淀和曝气工艺。
2、自来水与饮用水处理
清水池/滤池：监测水位，确保供水系统稳定运行。
水库与水塔：远程监控水位，支持防洪调度和供水管理。
3、雨水收集与防洪系统
地下管廊/排水沟：实时监测积水深度，触发排水泵启动。
城市内涝预警：结合GIS系统，通过液位数据预测内涝风险。
三、食品与饮料行业
1、储罐与发酵罐
牛奶、果汁储罐：测量液态食品液位，符合卫生标准（天线材质可选316L不锈钢或食品级塑料）。
啤酒发酵罐：监测发酵过程中液位变化，控制酵母添加量。
2、CIP（就地清洗）系统
清洗液液位监测：确保清洗液覆盖设备内壁，达到清洁效果。
蒸汽冷凝水回收：测量冷凝水液位，优化能源利用。
3、包装与灌装线
灌装机液位控制：精确控制瓶装或罐装产品的液位高度，保证产品一致性。
四、电力行业
1、锅炉汽包水位测量
高压锅炉：通过导波雷达液位计（适用于高温高压蒸汽环境）监测汽包水位，防止干锅或满水事故。
核电站冷却水系统：测量冷却水池液位，确保核反应堆安全运行。
2、水力发电
水库水位监测：实时掌握水库蓄水量，调度发电用水。
尾水渠液位：优化水轮机效率，防止尾水倒灌。
五、制药与生物技术
1、原料药生产
结晶罐液位：监测结晶过程中溶剂液位，控制结晶速率。
蒸馏塔液位：优化蒸馏工艺，提高产品纯度。
2、生物反应器
细胞培养罐：测量培养基液位，维持细胞生长环境稳定。
发酵罐补料控制：根据液位数据自动添加营养物，实现连续发酵。
六、冶金与矿山行业
1、选矿厂
浓密机液位：监测矿浆沉降高度，控制底流排放速率。
浮选机液位：优化浮选工艺，提高精矿回收率。
2、冶炼炉
熔盐液位：测量高温熔盐（如电解铝槽）液位，防止泄漏或干烧。
钢水包液位：监测钢水高度，确保连铸机安全运行。
七、其他特殊应用场景
1、高温环境
熔融金属液位：采用陶瓷天线或高温探头，测量熔炉中钢水、铝水液位。
沥青储罐：监测高温沥青液位，防止凝固堵塞。
2、低温环境
LNG储罐：测量液化天然气液位，支持低温（-196℃）工况。
冷库液位：监测液氨或氟利昂液位，确保制冷系统稳定。
3、易燃易爆环境
加油站地下储罐：通过防爆型雷达液位计监测油品液位，符合ATEX标准。
化工仓库：测量易燃液体储罐液位，预防泄漏风险。
4、强腐蚀性介质
盐酸、硫酸储罐：选用哈氏合金或PTFE天线，抵抗强酸腐蚀。
氯碱工业：监测液氯、烧碱液位，确保生产安全。
