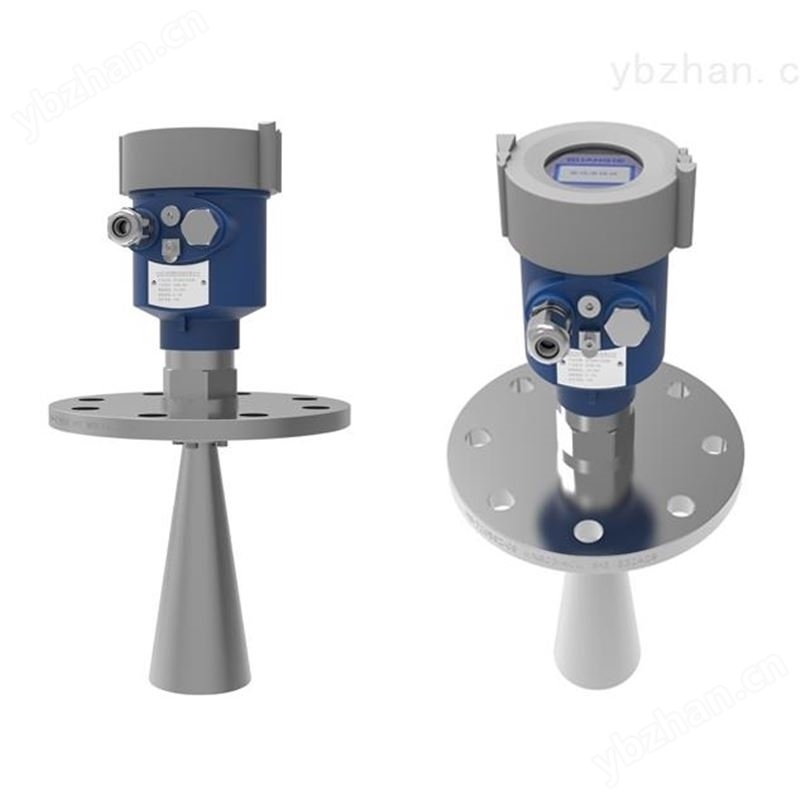

雷达液位计是一种利用微波（电磁波）技术进行非接触式液位测量的高精度仪表，广泛应用于石油、化工、电力、水处理、食品及制药等行业。其工作原理基于时域反射（TDR）或调频连续波（FMCW）技术：发射天线向被测介质表面发射高频微波信号，信号遇到液面后反射回接收天线，通过计算发射与接收信号之间的时间差或频率差，即可精确计算出液位高度。
该仪表具有诸多优点：首先，非接触测量避免了对介质的污染，也减少了设备磨损；其次，不受温度、压力、蒸汽、粉尘或泡沫等环境因素的显著影响，稳定性强；再次，测量范围广，可达数十米，精度可达毫米级；最后，维护简便，使用寿命长。
雷达液位计作为高精度液位检测设备，在实际应用中可能遇到多种问题，以下是常见问题及对应的解决方法：
一、液位显示异常
液位显示最大
原因：发射天线或隔离窗下有水珠、污物；设备使用搅拌电机时甩浆，使安装套管及发射天线脏污、结垢；液位计安装不规范，如天线未伸出套管、套管直径小、管壁粗糙有焊缝等；天线上结垢或污物较少时，回波强度减弱。
解决方法：拆下液位计，用干净柔软的棉布擦干天线或隔离窗下的水珠或污物，或用柔软棉布蘸酒精、汽油等溶剂擦洗（不能用碱性溶剂）；加大套管直径以减少结垢；增大上盲区，用仪表的满罐处理功能对参数进行设置，或重新定位安装；断电重启或用回波重新搜索功能选择和实际液位相近的回波作为表面回波。
液位显示波动
原因：工艺液位正常但时间常数设置不当；天线上有冷凝水或水珠；搅拌机使被测液位表面剧烈起伏；液位计安装在下料口上方；天线或天线附近有附着物；罐内有障碍物或固定物件导致微波反射增强。
解决方法：修改时间常数，增加仪表的阻尼时间；断电重新启动或拆下发射头擦干净天线上的冷凝水，或重新搜索回波；调整安装位置或优化雷达参数（如增加滤波强度、调整响应时间）；清理天线和天线附近的污垢及附着物；试用软件处理抑制干扰回波，或采用“近现场抑制”功能消除故障，或重新选择仪表的安装位置。
液位显示有偏差
原因：罐高设置不正确；标尺液位与上位机的量程不相同；天线上附有冷凝水或污物。
解决方法：检查罐高的设置，使仪表的零点与工艺的参考零点一致；检查标尺液位与上位机的量程是否相同，可通过动态设置试验功能使变送器分别输出4mA和20mA查询；断电重启或拆下发射头检查天线上是否附有冷凝水，若有则清理及擦干净，再安装上观察是否正常，必要时进行一次回波搜索。
液位显示最小
原因：空罐时雷达表面回波信号丢失；仪表的实际量程过小；工艺液位已快要满罐但仪表显示低液位（由于液位升高时罐内多重回波增加，仪表把一束时间行程较大的回波识别为测量回波）。
解决方法：利用显示面板重新搜索回波，或用仪表的空罐处理功能处理靠近罐底部表面回波丢失的情况；重新核实量程或选择尺寸大一些的天线；修改现场抑制距离，屏蔽虚假信号，消除多重回波的影响。
二、无信号或信号丢失
原因：天线严重结垢或堵塞；被测介质介电常数过低；雷达波束被阻挡；空罐或液位低于盲区；仪表供电或接线问题；仪表电子部件故障。
解决方法：彻d清洁天线，评估工况选择更不易结垢的天线形式；确认介质介电常数并选择更高灵敏度的雷达；重新选择安装位置确保波束锥角范围内无障碍物；确认实际液位状态并检查盲区设置；检查电源电压和接线端子；断电重启尝试，如无效则联系厂家技术支持或返修/更换。
三、显示值不变化或卡在某一值
原因：虚假回波锁定；参数设置错误；导波雷达探头受力或结垢。
解决方法：使用虚假回波抑制功能重新映射并抑制干扰回波，优化安装位置；仔细核对并重新设置正确的参数；检查探头状态并清洁或修正探头位置。
四、其他问题
测量环境有强电磁干扰
原因：附近有大功率电机、变频器、强电电缆等。
解决方法：检查仪表接地是否良好可靠，信号电缆使用屏蔽电缆并确保屏蔽层单点良好接地，远离干扰源或增加隔离措施。
蒸汽/粉尘干扰
原因：高温或挥发性介质产生大量蒸汽或粉尘影响雷达波传播。
解决方法：选择更高频率（如80GHz）雷达，确保安装位置通风良好，考虑使用导波雷达或带吹扫装置的天线。
