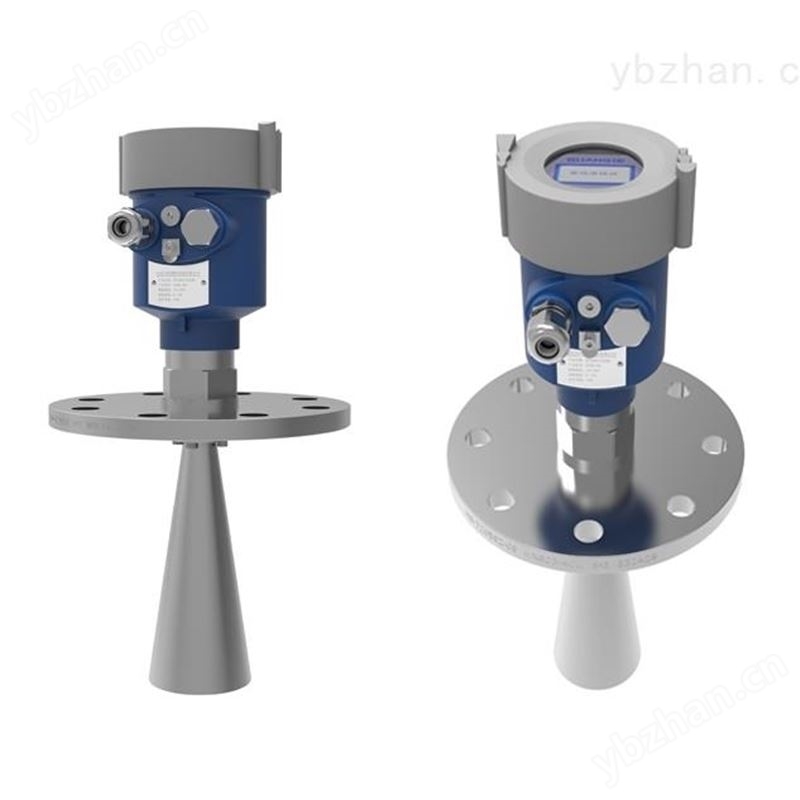

雷达液位计是一种利用微波（电磁波）技术进行非接触式液位测量的高精度仪表，广泛应用于石油、化工、电力、水处理、食品及制药等行业。其工作原理基于时域反射（TDR）或调频连续波（FMCW）技术：发射天线向被测介质表面发射高频微波信号，信号遇到液面后反射回接收天线，通过计算发射与接收信号之间的时间差或频率差，即可精确计算出液位高度。
该仪表具有诸多优点：首先，非接触测量避免了对介质的污染，也减少了设备磨损；其次，不受温度、压力、蒸汽、粉尘或泡沫等环境因素的显著影响，稳定性强；再次，测量范围广，可达数十米，精度可达毫米级；最后，维护简便，使用寿命长。
一、安装前准备
确认工况参数
介质特性：了解被测液体的介电常数（ε）、密度、粘度、腐蚀性等。介电常数过低（如ε<1.4）可能导致信号衰减，需选择高频雷达或特殊天线。
罐体结构：确认罐体形状（立式、卧式、球形等）、尺寸、内部障碍物（如搅拌器、管道、支架等）及安装位置。
环境条件：检查温度、压力、蒸汽、粉尘等是否在仪表允许范围内。
选择合适型号
根据工况选择雷达类型（如脉冲式、调频连续波式）、频率（如26GHz、80GHz）和天线形式（如喇叭口、杆式、抛物面式）。
确认量程、精度、输出信号（如4-20mA、HART、RS485）等参数是否满足需求。
准备安装工具
扳手、螺丝刀、水平仪、万用表、清洁布等。
防爆区域需使用防爆工具。
二、安装步骤
确定安装位置
避开干扰源：远离进料口、出料口、搅拌器、蒸汽口等，防止液面波动或蒸汽干扰。
天线垂直：确保天线轴线与液面垂直，误差不超过±3°。
最小距离要求：天线至罐壁的距离应大于天线直径的1.5倍，至罐底的距离应大于盲区（通常为300-600mm）。
固定仪表
法兰安装：通过法兰将仪表固定在罐顶或罐侧，确保法兰密封良好。
导波雷达安装：若使用导波雷达，需将探头垂直插入液体，避免弯曲或接触罐壁。
连接电缆
使用屏蔽电缆连接仪表与控制室，屏蔽层单端接地（通常在控制室侧）。
避免电缆与动力电缆并行敷设，必要时使用金属管或桥架隔离。
三、调试与参数设置
通电检查
接通电源，观察仪表指示灯是否正常（如电源灯、通信灯）。
使用万用表检查输出信号（如4-20mA）是否在合理范围内。
参数设置
量程设置：根据罐体高度设置量程上下限。
空罐标定：在罐内无液体时，通过仪表菜单或软件设置空罐高度（零点）。
满罐标定：在罐内充满液体时，设置满罐高度（满量程）。
回波处理：使用“回波搜索”功能选择最佳回波，抑制虚假回波（如罐壁、搅拌器反射）。
阻尼时间：根据液位波动情况调整阻尼时间（通常为1-30秒），以稳定显示值。
通信配置
若使用HART、RS485等通信协议，配置地址、波特率等参数。
通过手持终端或上位机软件进行远程调试和监控。
四、日常操作与监控
液位读取
直接读取仪表显示值或通过控制系统监控液位。
注意区分实际液位和报警值（如高液位报警、低液位报警）。
报警处理
若仪表发出报警（如液位超高、超低、故障等），检查液位是否真实异常或仪表是否故障。
根据报警类型采取相应措施（如停泵、排水、检修等）。
数据记录与分析
定期记录液位数据，分析液位变化趋势。
若液位显示异常（如波动大、固定值不变等），参考操作指南中的“常见问题及解决方法”进行排查。
五、维护与保养
定期清洁
定期检查天线是否沾有污物、水珠或结垢，用干净柔软的棉布擦拭。
若天线结垢严重，可用酒精或汽油清洗（避免使用碱性溶剂）。
检查连接
定期检查电缆连接是否松动，法兰密封是否良好。
检查仪表外壳是否破损，接地是否可靠。
校准与检修
每年进行一次全面校准，确保测量精度。
若仪表故障无法排除，联系厂家或专业维修人员进行检修。
防爆维护
在防爆区域使用仪表时，定期检查防爆性能，确保符合安全标准。
六、安全注意事项
断电操作：在安装、调试或维护仪表时，务必先切断电源。
防爆要求：在易燃易爆环境中使用防爆型仪表，并遵守相关安全规定。
个人防护：操作时佩戴防护眼镜、手套等，避免接触腐蚀性介质。
避免撞击：防止仪表受到强烈振动或撞击，以免损坏天线或内部元件。
